Transcripción del vídeo
En este tutorial de QCAD, vamos a imprimir un dibujo.
Ejemplo de dibujo: part_05.12.dxf
Aprenderemos a imprimir un dibujo a escala utilizando la vista previa de impresión.
También trataremos la exportación a PDF, que es muy similar a la impresión.
Una vez terminado un dibujo, solemos querer imprimirlo o tal vez exportarlo a un archivo PDF para compartirlo con otras personas.
QCAD ofrece varios métodos de impresión.
En este tutorial mostramos el enfoque más básico.
En un primer ejemplo, veamos este dibujo de una pieza mecánica sencilla.
La pieza tiene el tamaño adecuado para ser impresa en su tamaño real a escala 1:1.
Ya hemos creado un borde de dibujo que también cabe en el tamaño de papel estándar de nuestra impresora.
Para preparar nuestro dibujo para la impresión, primero pasamos a la vista previa de impresión.

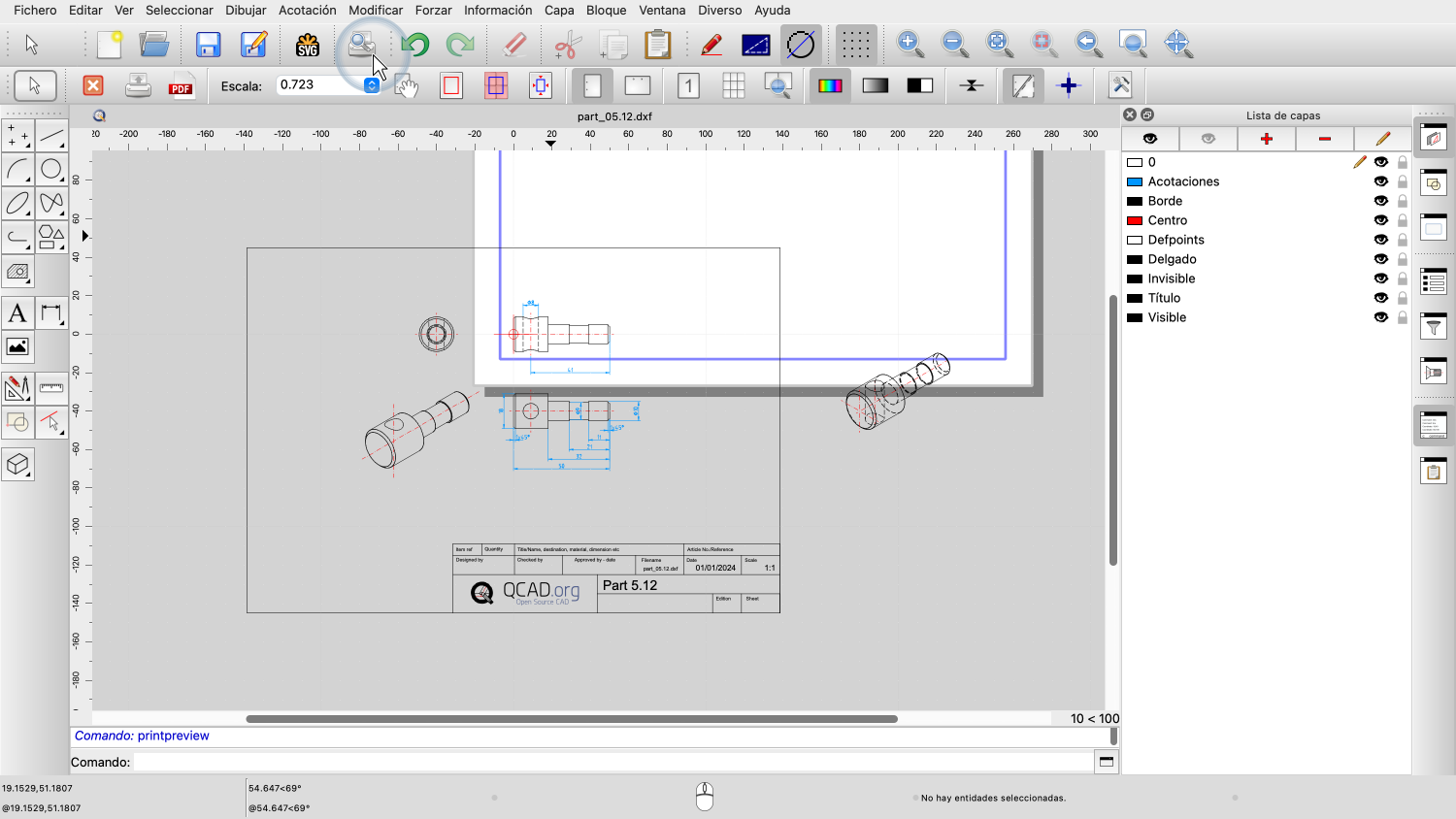

Podemos ver inmediatamente que este dibujo aún no se ha preparado para la impresión.
La orientación de la página es vertical en lugar de horizontal y el dibujo no ocupa toda la página.
Antes de intentar ajustar la escala y la posición del dibujo, nos aseguramos de que la página está configurada como deseamos.
El rectángulo blanco representa el papel en el que vamos a imprimir.
Los bordes azules del papel indican los márgenes previstos entre el borde del papel y el dibujo.
Podemos comprobar y ajustar estas preferencias en la configuración de página de nuestro dibujo.

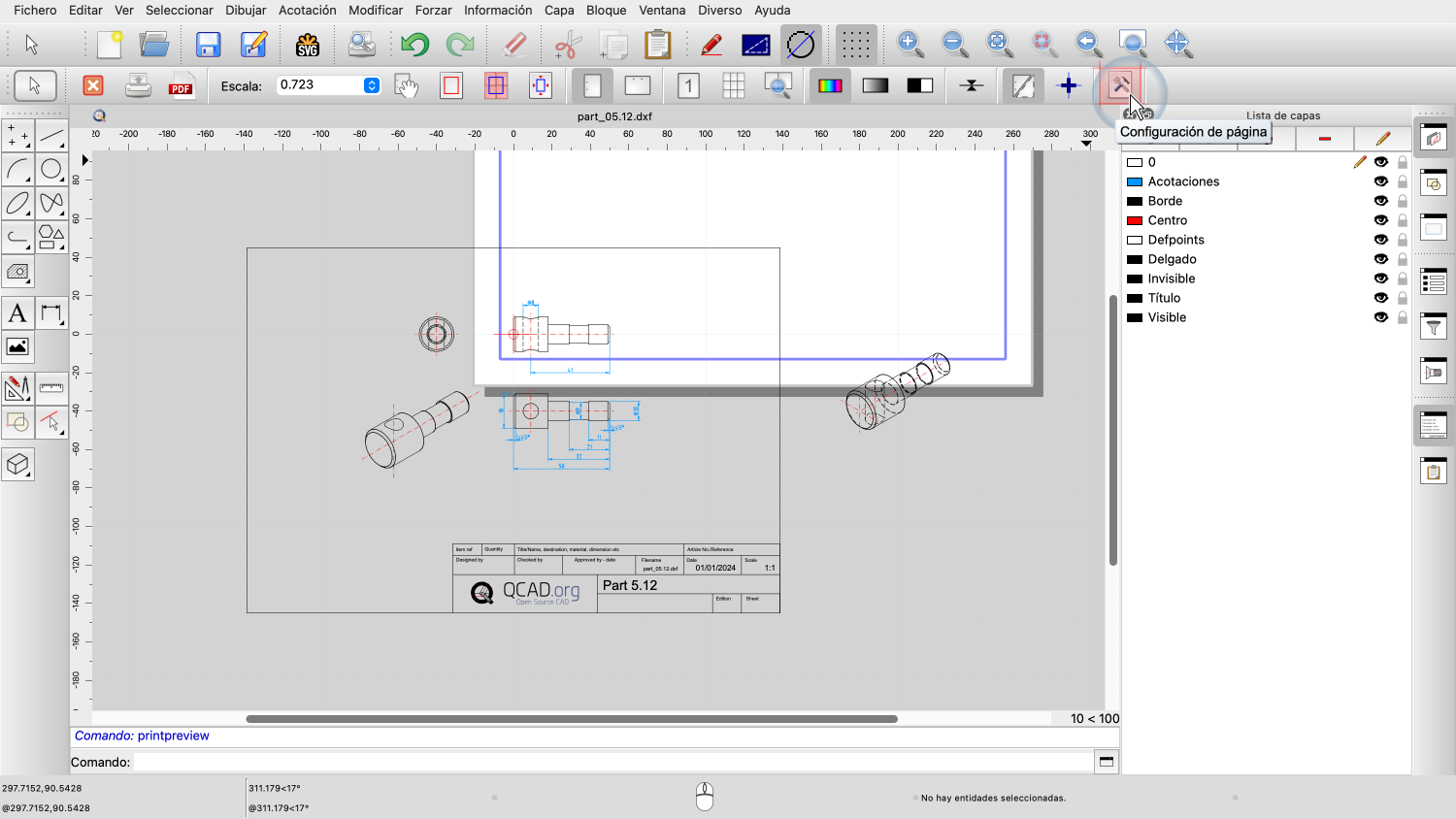

Para acceder a la configuración de la página, hacemos clic en el botón de la barra de herramientas de opciones o abrimos las "Preferencias de dibujo" del menú "Editar".

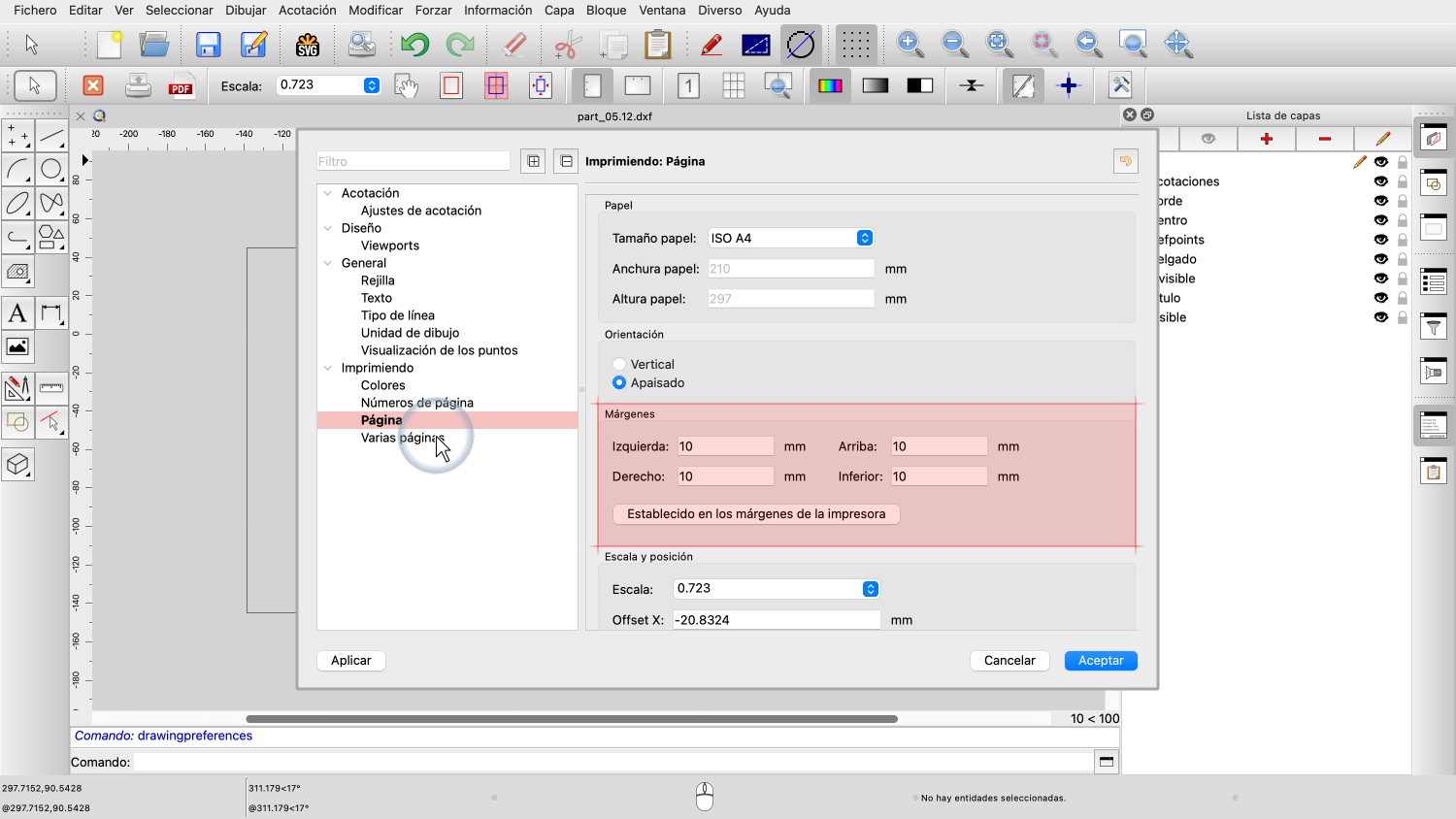

La configuración de página nos permite establecer el tamaño del papel, la orientación de la página y los márgenes.

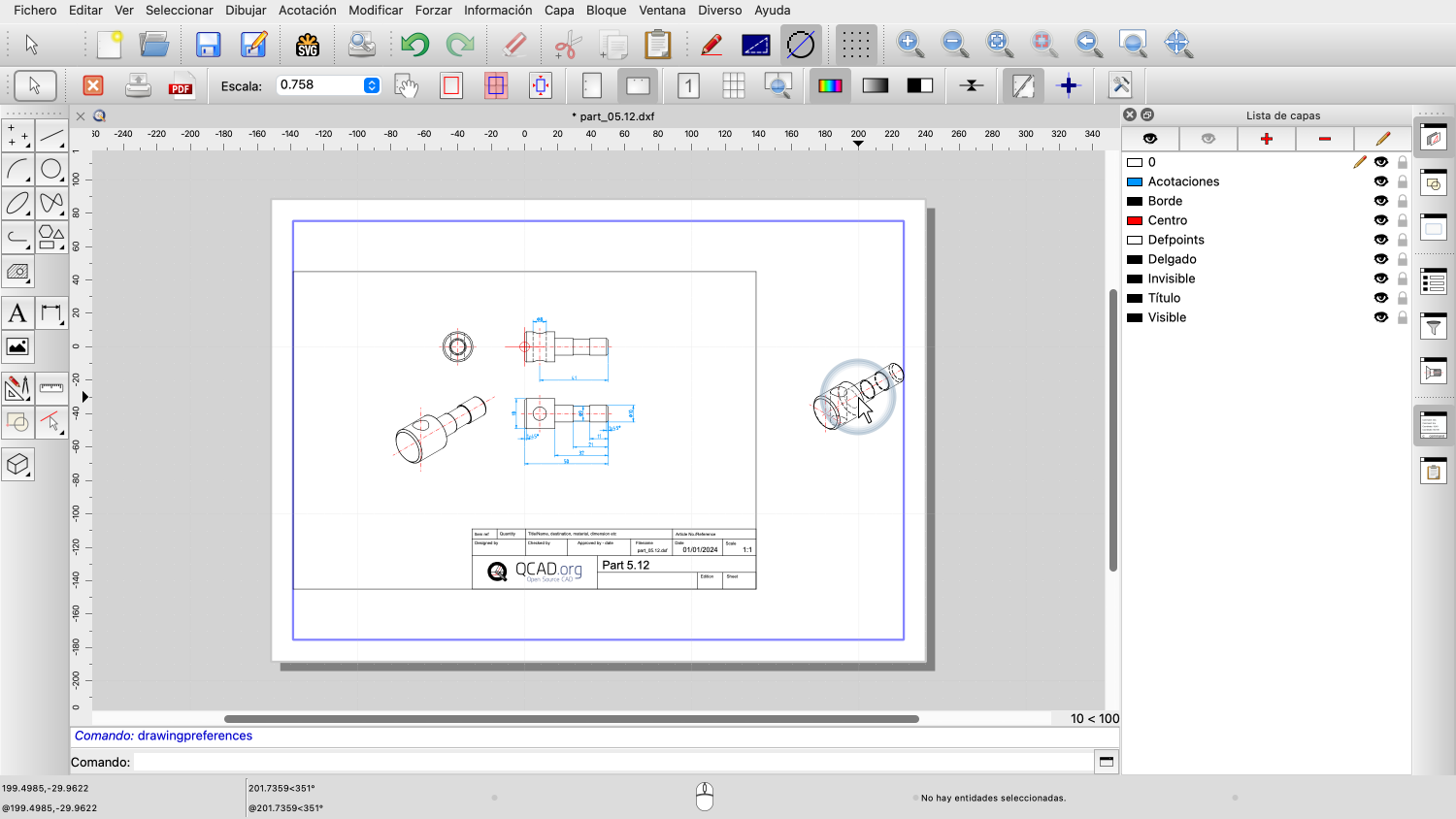

Para este dibujo, cambiamos la orientación de la página a horizontal.

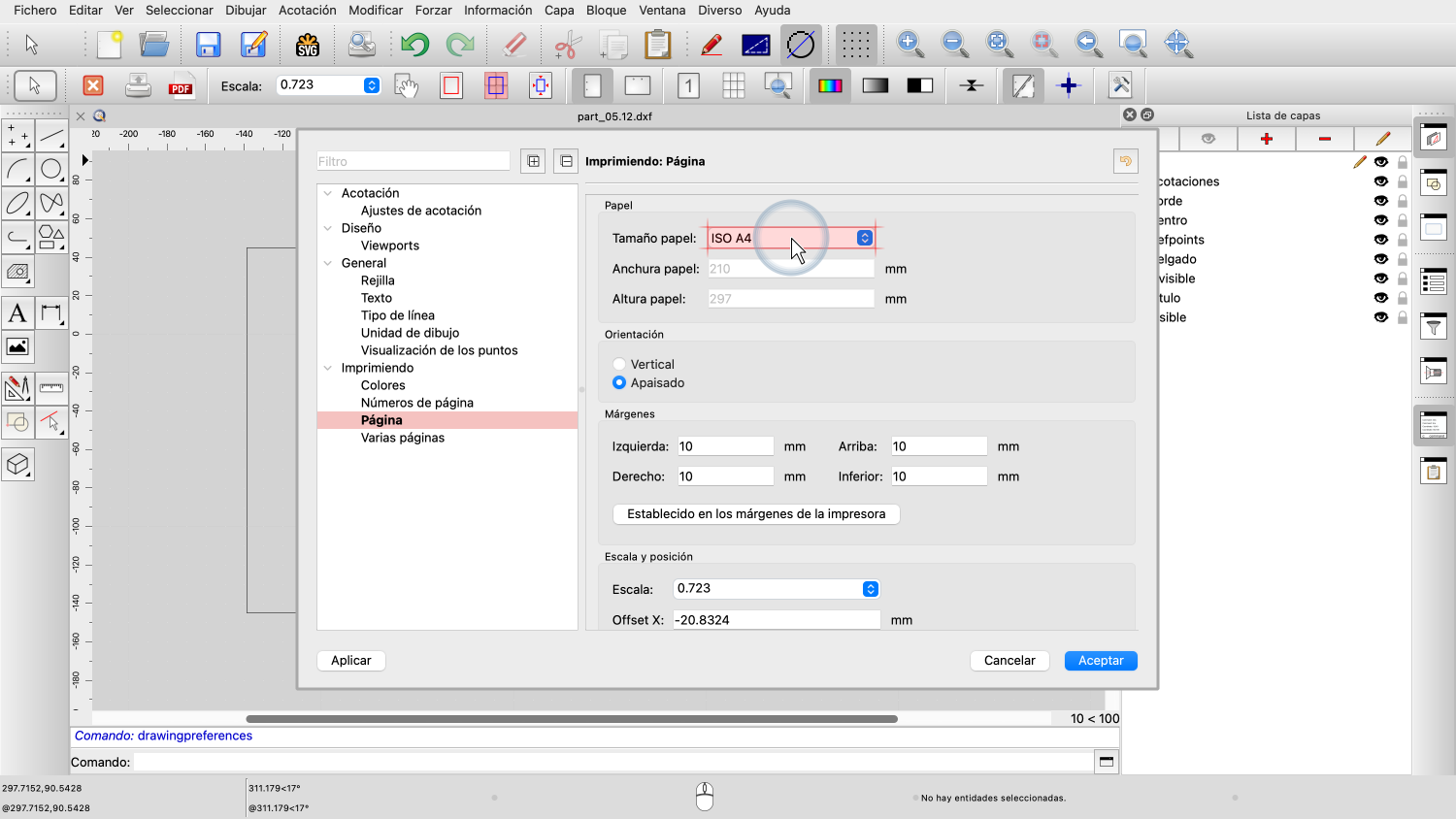

El tamaño de papel actual es A4.
Si estamos imprimiendo en una impresora que utiliza un formato de papel diferente, podemos ajustar el tamaño del papel aquí.
Los márgenes de la página están ajustados a 10 milímetros, lo que funcionará bien para este dibujo.
Tenga en cuenta que en versiones anteriores de QCAD, los márgenes son accesibles en la categoría de preferencias "Varias páginas" en lugar de la categoría "Página".

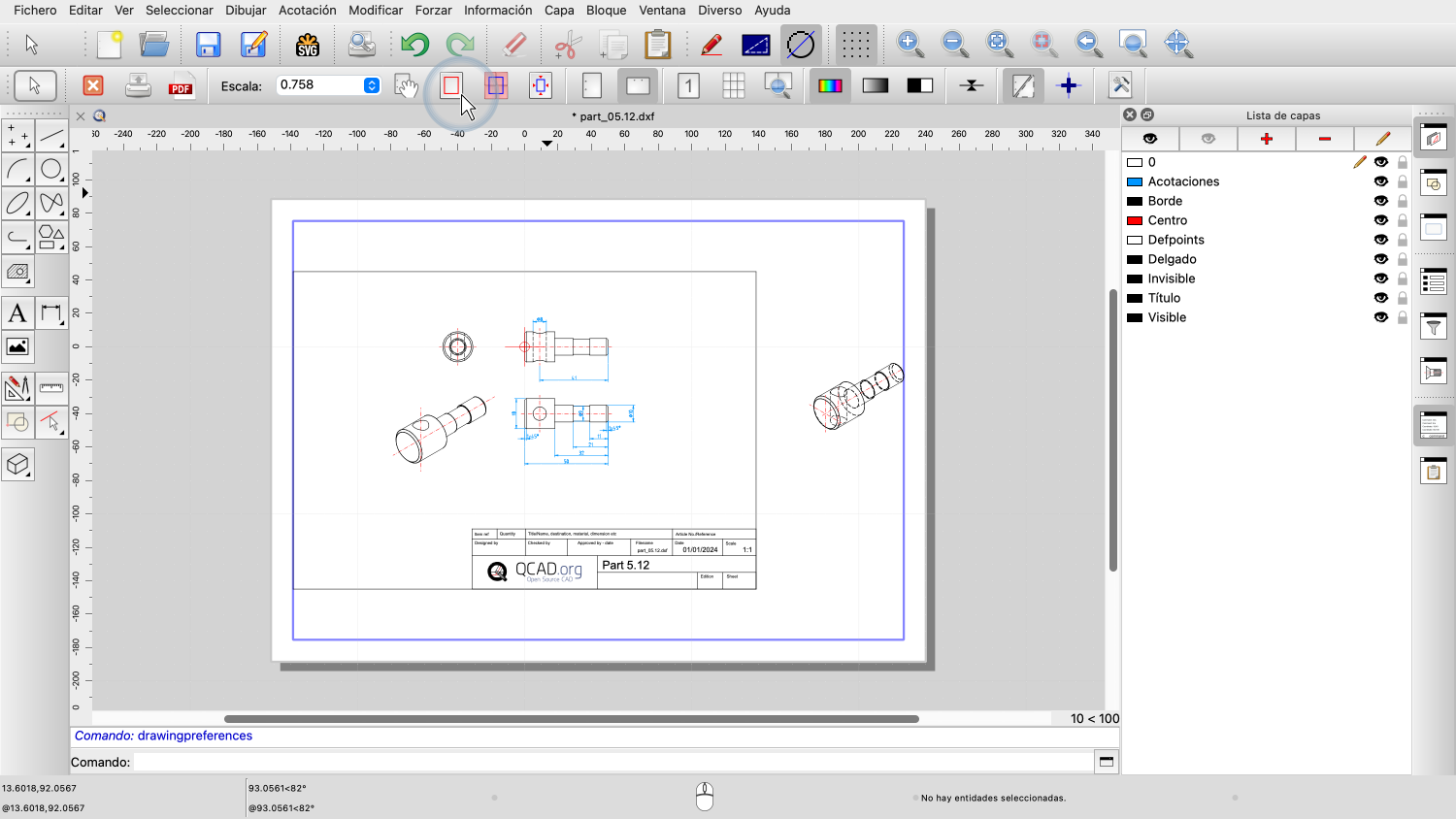

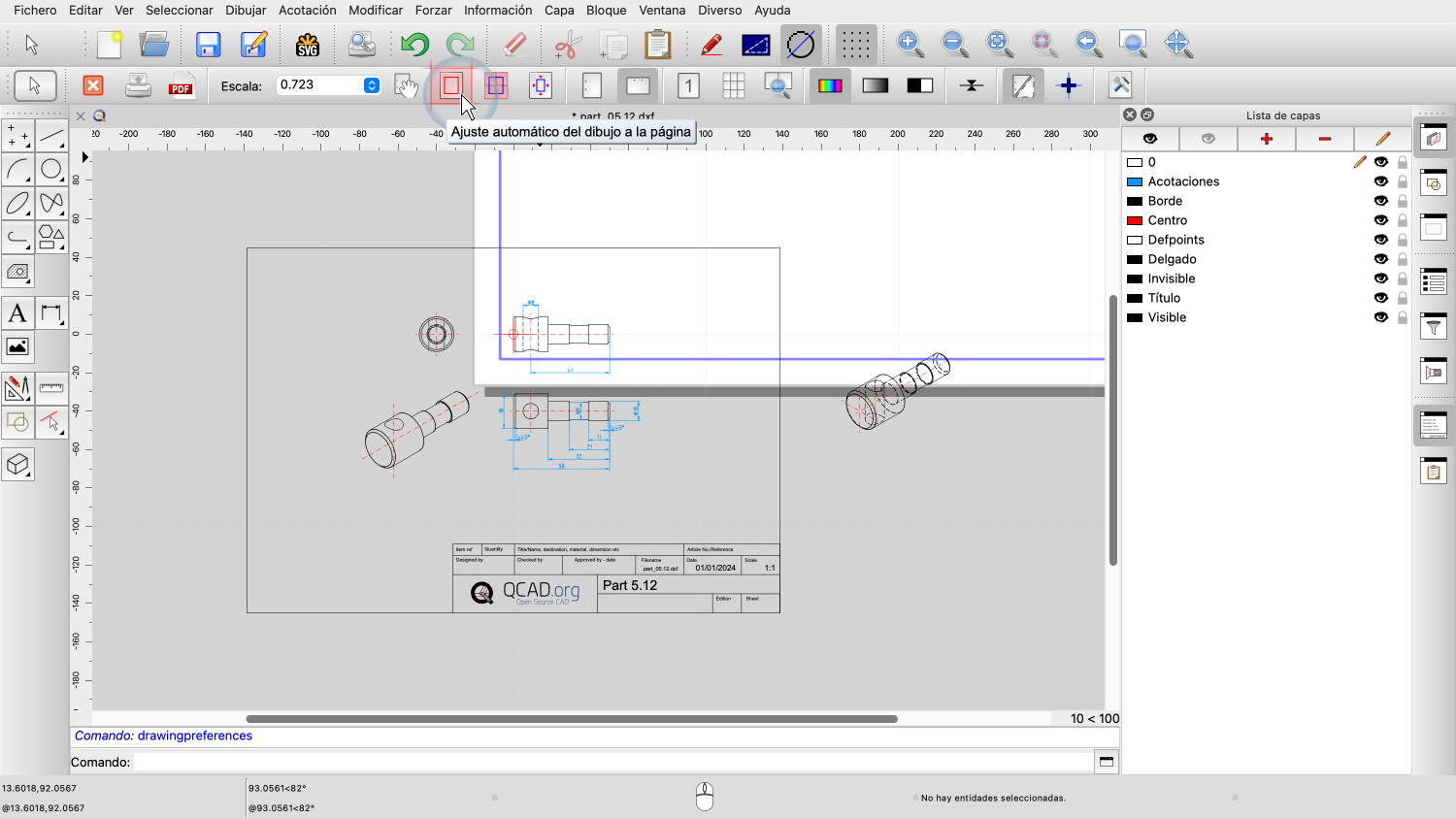

Ahora podemos utilizar el botón de ajuste automático para ajustar automáticamente el dibujo en nuestra página.
Autoajustar ajusta la escala y la posición del dibujo, para que todas las entidades quepan en la página con los márgenes que hayamos definido en la configuración de página.
Tenga en cuenta que no hemos escalado ni movido las entidades de nuestro dibujo en modo alguno.
Nuestro dibujo sigue teniendo el mismo tamaño y ninguna de las medidas o coordenadas del dibujo ha cambiado.
Todo lo que hicimos fue decirle a QCAD cómo queremos escalar y posicionar el dibujo en el papel para la impresión.
El ajuste automático es suficiente cuando simplemente queremos imprimir todo el dibujo y no nos preocupamos en absoluto de su escala en la impresión.
Para este ejemplo, sin embargo, queremos imprimir el dibujo a escala.
Queremos imprimir el borde del dibujo y todo lo que hay dentro de él.
No queremos imprimir la parte que se encuentra a la derecha, justo fuera del borde de nuestro dibujo.
Para imprimir un dibujo a una escala determinada, cambiamos la escala del dibujo en la barra de opciones.

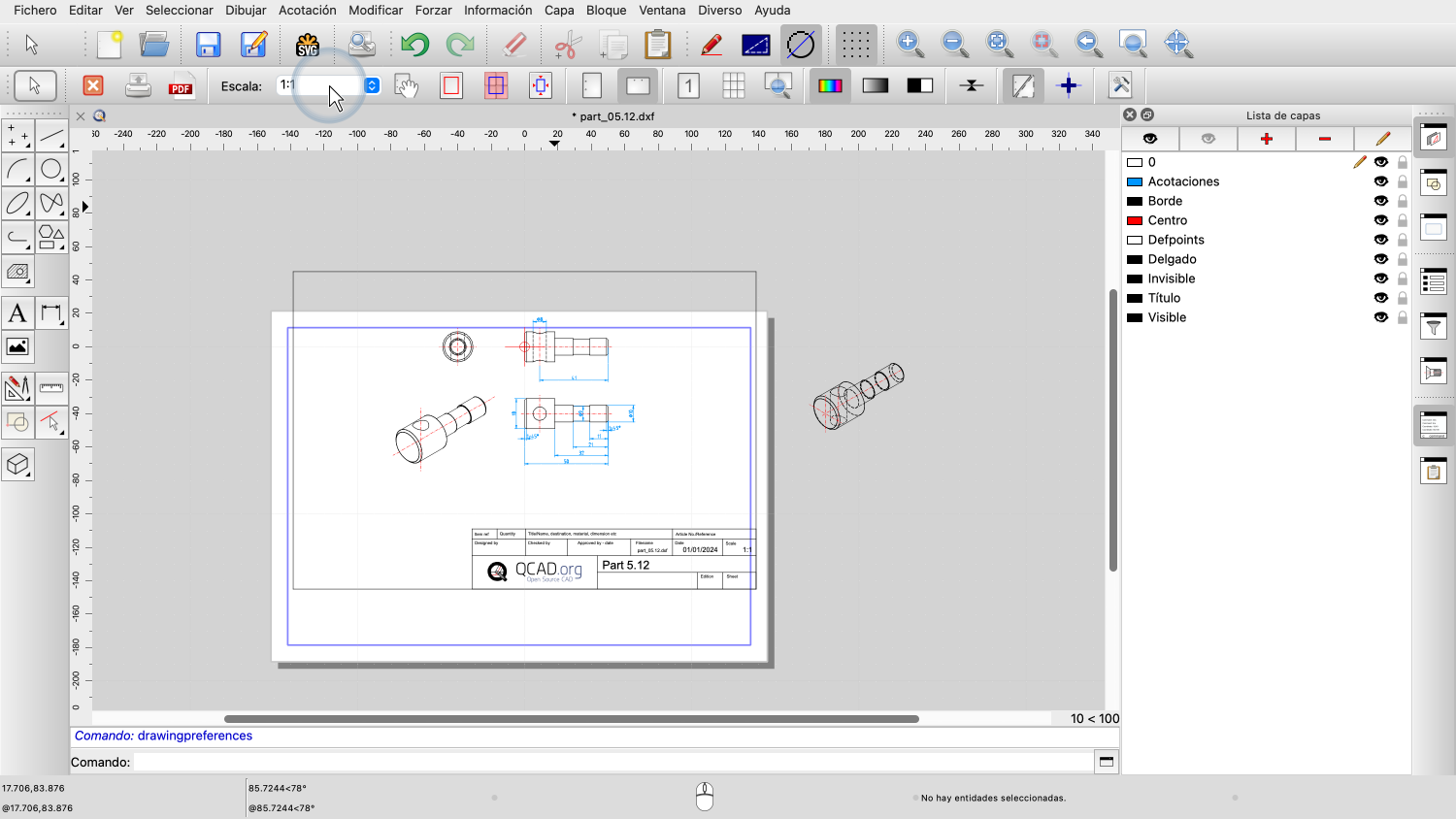

Podemos introducir un factor de escala de 1 para imprimir nuestro dibujo en su tamaño real.
Alternativamente, podemos introducir la escala del dibujo en el formato 1:1, lo que significa que una unidad en el papel corresponde a una unidad en el modelo.
A continuación, utilizamos la herramienta para desplazar la posición del papel.
Ahora podemos mover el papel mediante arrastrar y soltar.
Nuestro dibujo ya está listo para imprimir.

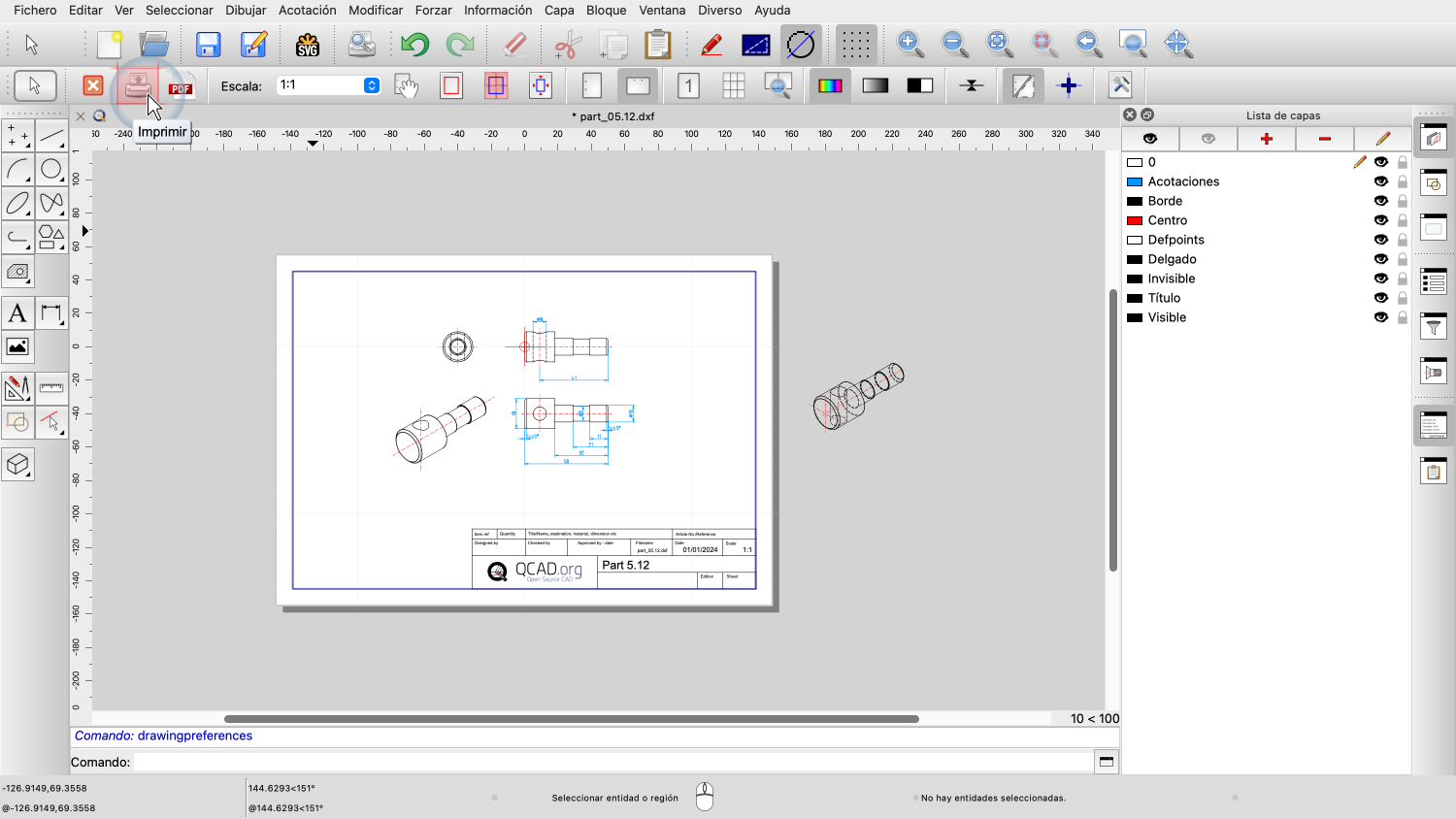

Podemos hacer clic en el icono de la impresora para imprimir nuestro dibujo.
Esto nos presentará un diálogo de impresora que nos permite seleccionar opciones adicionales como la bandeja de entrada a utilizar, el número de copias y otras.
El aspecto del cuadro de diálogo de la impresora depende mucho del sistema operativo que se utilice y del modelo de impresora, pero debería ser bastante sencillo.
También podemos exportar la página que hemos configurado para imprimir a un archivo PDF.
Los archivos PDF suelen utilizarse para distribuir dibujos y hacerlos accesibles a un público más amplio.
No todos los dibujos caben tan cómodamente en un papel como este dibujo de ejemplo.
Por ejemplo, un dibujo puede ser demasiado grande para imprimirlo a tamaño real.
Ejemplo de dibujo: park.dxf

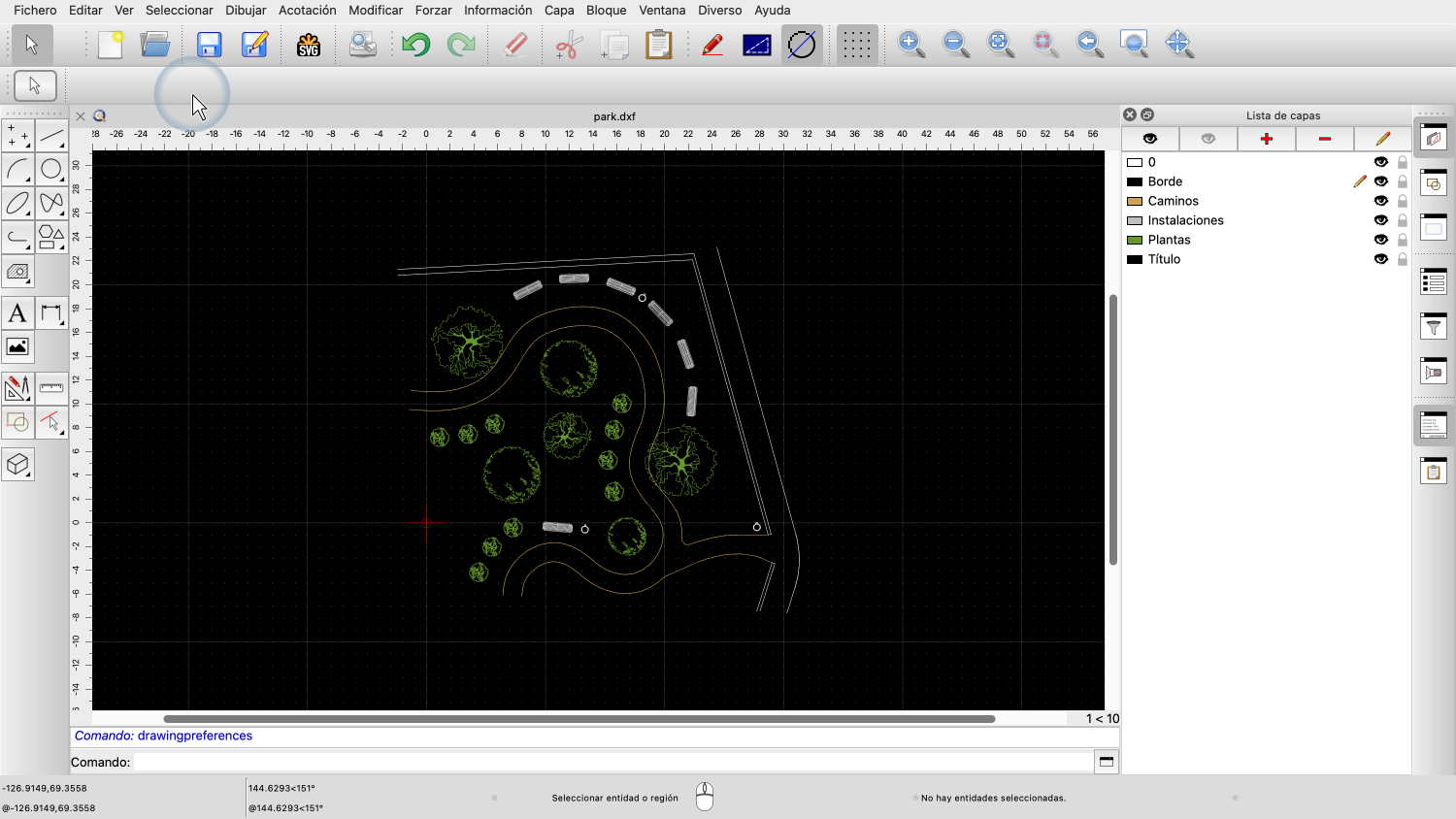

Podemos demostrarlo utilizando el plano de distribución del parque que presentamos anteriormente en el tutorial sobre bloques.
Este dibujo, como la mayoría de los dibujos CAD, se ha creado a tamaño real.
La unidad de este dibujo está fijada en metros, por lo que una distancia de una unidad equivale a un metro en el mundo real.
Cuando pasamos a la vista previa de impresión, apenas podemos ver el papel A4 como un diminuto punto blanco cerca del origen del dibujo.
Para que quepa todo el plano en una sola página, hay que mostrarlo a menor escala para imprimirlo.

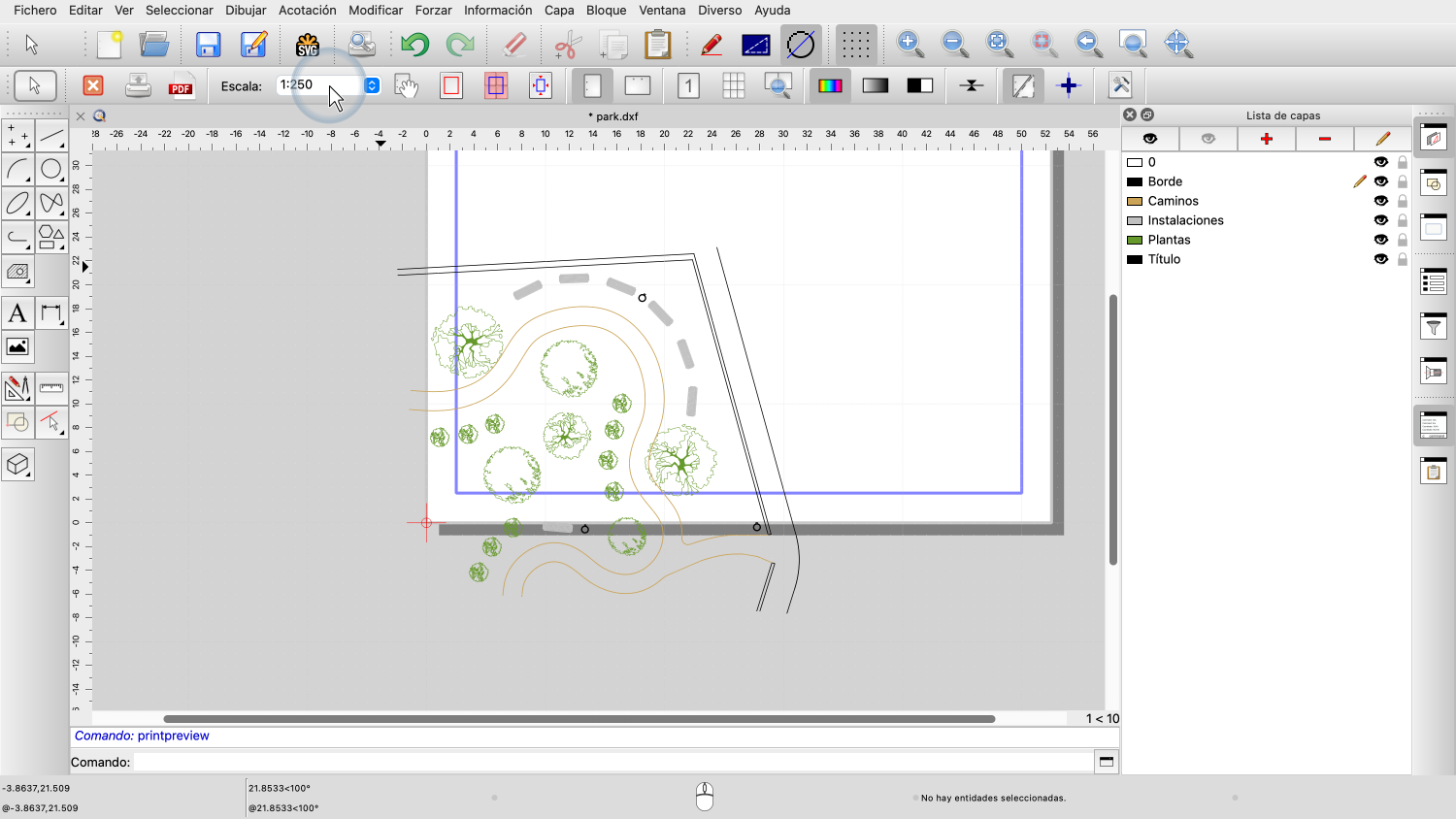

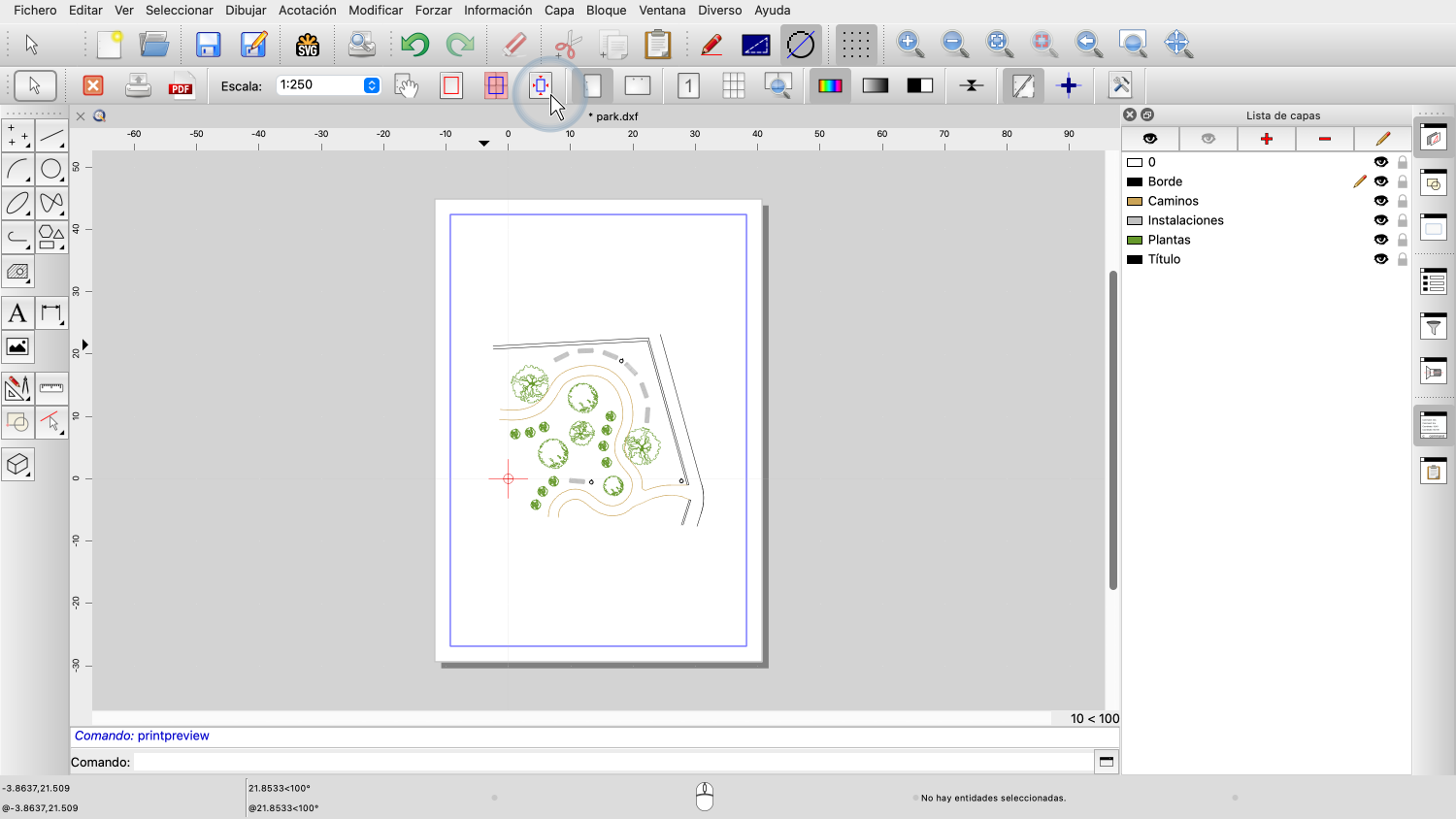

Para este ejemplo, fijamos la escala en 1:250.
En otras palabras, imprimimos el plan 250 veces más pequeño de lo que es en el mundo real.
Un centímetro en el papel corresponderá a 250 centímetros o 2,5 metros en el mundo real.

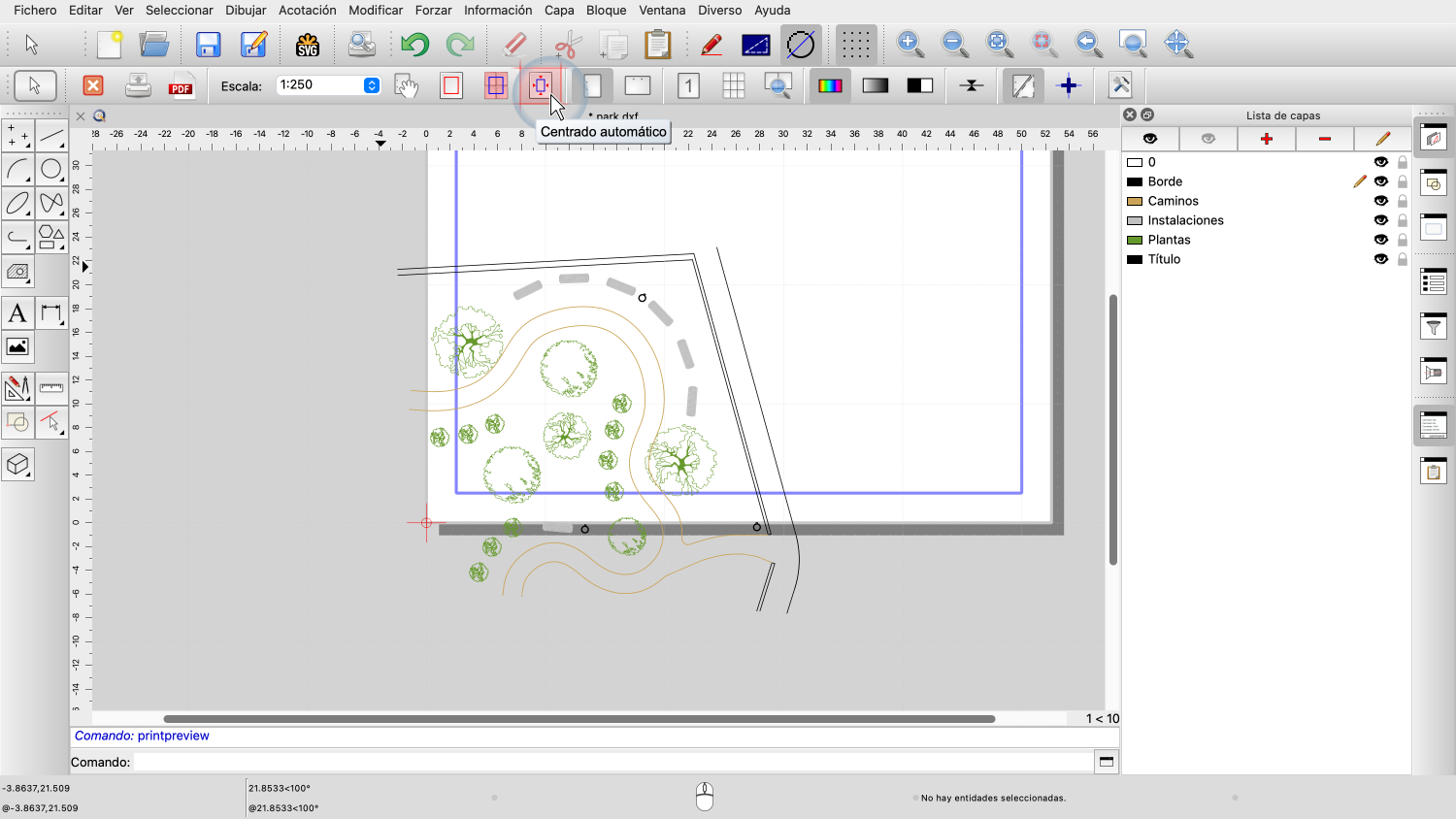

Para ajustar la posición del dibujo, utilizamos la herramienta para centrar automáticamente el dibujo en la página.
Ahora el plano está centrado en la página y a la escala deseada.
Sin embargo, también queremos insertar un borde para este dibujo.
Ya hemos preparado un borde de dibujo en un bloque aparte llamado "Borde".
El borde se construyó en medidas de papel y es un poco más pequeño que un papel A4.
Cuando insertamos el bloque "Borde", al principio es tanto más pequeño que el plano que no podemos verlo en absoluto.
Tenemos que escalar el borde para ajustarlo a la escala de nuestro plano.
Como hemos reducido la escala de nuestro plano en un factor de 250, tenemos que aumentar la escala del borde en el mismo factor.
Ahora podemos colocar el borde sobre el papel como deseemos.
Como autores de un dibujo, debemos saber desde el principio a qué escala queremos imprimirlo.
No sólo la escala del borde, sino también el tamaño de las acotaciones o etiquetas de texto dependen de la escala final del dibujo utilizada para la impresión.
Ahora podemos imprimir o exportar nuestro dibujo.
Ahora debería poder imprimir un dibujo utilizando el ajuste automático o imprimir un dibujo a escala utilizando la vista previa de impresión.
Asegúrese de practicar esto con su propia instalación.
Gracias por ver este tutorial de QCAD.
