Dieser Befehl berechnet die Fläche von Bögen, Kreisen, Ellipsen und elliptischen Bögen und fügt optional die Informationen zur aktuellen Ebene einer Zeichnung hinzu. Wenn Sie einen anderen Objekttyp auswählen, wird eine Warnung in der Befehlszeile angezeigt.

Für Bögen gibt es zwei Möglichkeiten der Flächenberechnung, nämlich Segment oder Sektor. Die Fläche eines Segments ist der Bereich, der durch den Bogen und zwei Linien vom Start- und Endpunkt des Bogens zum Mittelpunkt des Bogens begrenzt wird. Die Fläche eines Sektors ist der Bereich, der durch den Bogen und eine Linie vom Startpunkt des Bogens bis zum Endpunkt begrenzt wird.

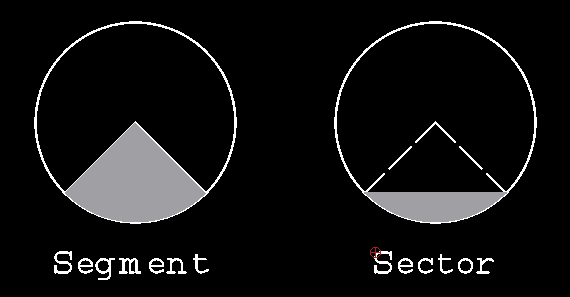

Abbildung 1: ein Segment und ein Sektor.

Optionen

Dieser Befehl hat die Standardoptionen "Bemassung zur Zeichnung hinzufügen" und "Texthöhe".

Abbildung 2: Standard Optionen

Ob dies nun ausgeschaltet ist oder nicht, wenn Sie auf einen Bogen, Kreis, eine Ellipse oder einen elliptischen Bogen klicken, werden die Informationen im der Befehlszeile angezeigt.

Abbildung 3: In der Kommandozeile angezeigte Informationen

(Hinweis: Bei jedem Start eines Info-Befehls ist das Kontrollkästchen "Resultat der Zeichnung hinzufügen" deaktiviert. Sie müssen daran denken, es einzuschalten, wenn Sie möchten, dass die Informationen in die Zeichnung aufgenommen werden).

Ausserdem werden die folgenden Optionen hinzugefügt.

Abbildung 4: Zusätzliche Optionen

Modus:

Der Modus gilt nur für Bögen.

Sektor: Dieser Modus gibt die Fläche des Sektors zurück. Dies ist sinnvoll in Verbindung mit dem Befehl "Polygon Fläche".

Segment: Dieser Modus gibt die Fläche des Segments zurück.

Hinzufügen:

Objekt: Hiermit legen Sie fest, ob Sie dem aktuellen Layer der Zeichnung eine Kopie des gemessenen Objekts hinzufügen möchten.

Sehne: Hiermit wählen Sie aus, ob die Sehne oder die Radiuslinien (Sektor) in die Zeichnung eingefügt werden sollen.

Länge: Standardmässig wird die Fläche immer auf die Zeichnung gedruckt. Mit dieser Option können Sie auswählen, ob der Zeichnung zusätzliche Informationen hinzugefügt werden sollen.

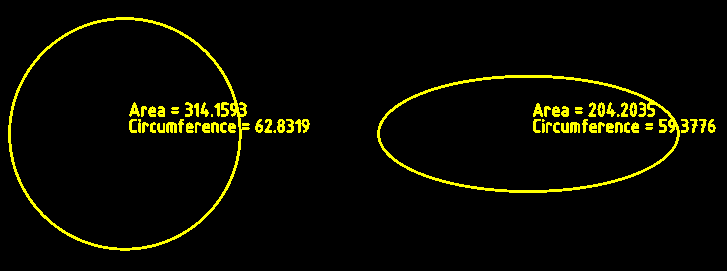

Bei Kreisen und vollen Ellipsen ist die zusätzliche Information der Umfang. Dabei wird der Mittelpunkt als untere linke Ecke für den hinzugefügten Text verwendet.

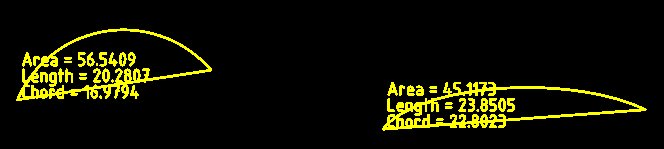

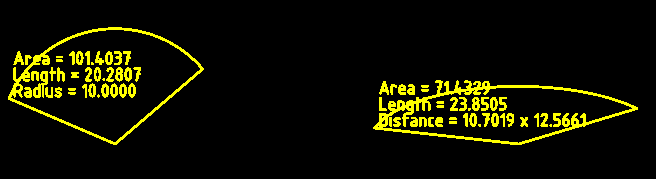

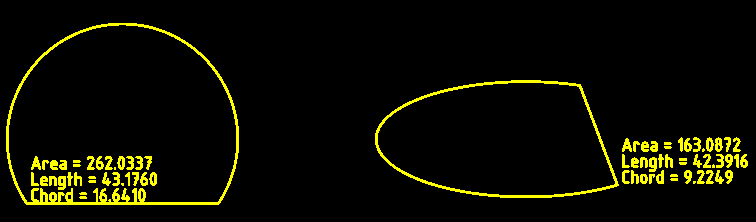

Bei Kreisbögen ist die zusätzliche Information die Länge des Bogens und die Länge der Sehne (im Sektormodus) oder der Radius (im Segmentmodus).

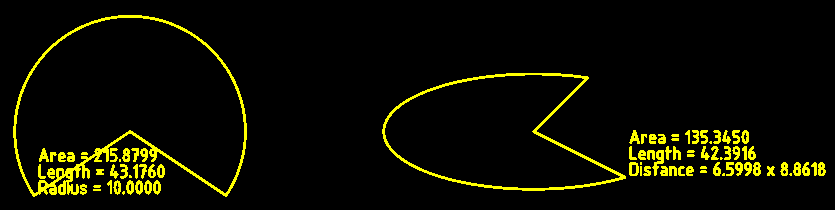

Bei Ellipsen ist die zusätzliche Information die Länge des Bogens und die Länge der Sehne (im Sektormodus), oder der Abstand vom Mittelpunkt zum Startpunkt des Bogens, gefolgt vom Abstand vom Mittelpunkt zum Endpunkt des Bogens (im Segmentmodus).

Die untere linke Ecke für den hinzugefügten Text ist der Endpunkt des Bogens.
